拓普原创TPSLQ-S4000A智能三相大电流发生器技术方案介绍
为满足大电流发生器对电缆或母线牌测试的要求，现制定如下技术方案：本方案适用的范围仅限于DDL-4000A三相大电流发生器针对对开关断路器测试的需要。
1、技术要求
1.1 型号名称：TPSLQ-S4000A智能三相大电流发生器。
1.2 输入电压：三相四线 AC380V
1.3 环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。
2.1 输出交流电流值：三相4000A该电流下做脱扣或母线温升试验。
2.2 输出直流电压值：8。
2.3 输出电流调节方式：0~4000A可调。（5分钟）
可三相同时输出，也可单相输出，也可分相输出
手动按钮方式输出，或自动设定（微机智能控制）
2.4 精度要求：
源效应：≤0.3%额定值
时漂：≤1%额定值
温漂：≤0.04%额定值 ℃
负载效应：≤1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
2.5 线路调整率：0.1%
负载调整率：0.1%
2.6 输出显示：
显示方式：10吋显示屏
显示精度：电压表 0.1V 电流表 1A
显示误差：电压表≤0.2%±1个字 电流表≤0.2%±1个字
2.7 设备应具有过压、过流、过温、缺相等自动保护。
2.8 工作方式，脱扣实验，导线温升等试验
2.9 母排输出
2.10 分体结构
3 具体配置情况如下：

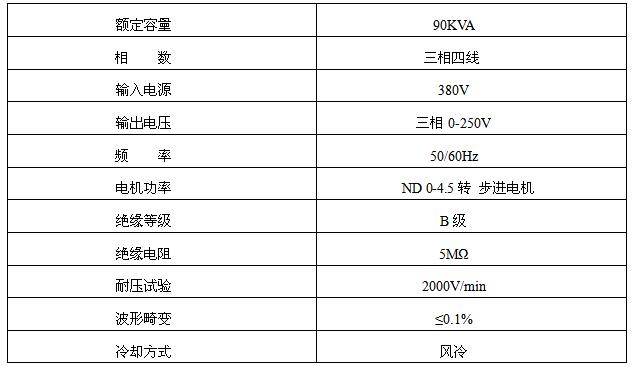

1） 调压部分 采用特殊工艺电动调压器
拓普电气生产的大功率调压器新产品，电动调压器具有输出电压波形不失真(输出电压波形畸变率增量<1%)，电动调压器采用步进电机操作机构，减轻操作劳动强度，达到和微机一体智能控制输出电流可从零电压起始平稳调节、瞬时过载能力强、空载电流、空载损耗小，效率高、噪音小、寿命长。适宜各种感性、容性、电阻负载使用等特点。
本产品广泛用应于石化、冶金、机电、电力试验、科研等部门，以实现调压、控温、调光、功率控制的目的。
本公司调压器产品采用优质的电磁材料，先进的加工艺，严格的质量管理，使其具备体积小、重量轻、波形畸变小、噪声低、空载损耗小的特点，在电能传递的关键部位，我们选用进口的“A”型电刷，其耐磨性、 过载能力和低温升都优于传统配件，细调部分，采用国内特殊工艺。

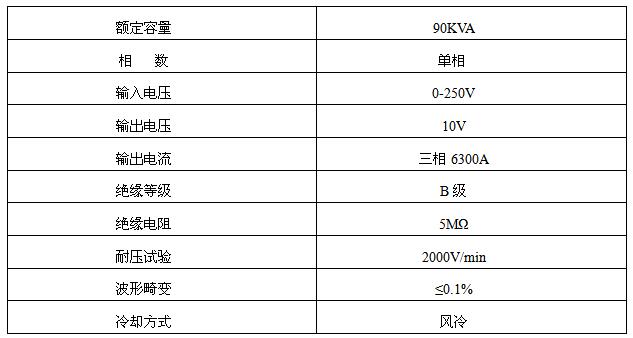

2） 升流部分
结构特征：拓普电气根据目前市场所需要低电压大电流变压器，研制了二套新型变压器，一种产品的初级线圈一般为圆筒式，次级一般为裸导体弯制成的螺旋式线圈，初级线圈一般无调压抽头，线圈连接组合均为1/1—12。采用风扇强制自冷式（适合做瞬时、母牌等实验，波形失真小，容易达到峰值电流）。为了三相或单相输出平衡等特殊要求，我们将以前升流变压器一台三相变压器，改成独立三个变压器输出，在大电流调整时，不再会发生调整一相电流时，会影响其他两相电流输出。
升流变压器是一种新型的低电压、大电流具有以下优点：
采用容量较小的电量输入即可实现大容量范围内的全部调节，其调压容量与范围均可获得几倍的扩大。
由于该变压器的绝大部分输出能量来自电网、输入电流波形中的5/6（即N-1/N）具有很好的正统性、能满足《低电压基本试验方法》的要求。
因为是1：N 的调压方案，故设备投入电网后效率高，损耗小。配套设备简单，调节与控制方便，产品可与电压调整（调压器或移动电压调整器）配套，以达到平滑无极调节的目的。
3）取样部分：
采用高精度多变比电流互感器0.2级。保证了电流型号取样的高精度性能互感器。
4）显示部分：
采用多变比0.2级的高精度电流传感器
5）报警：过流报警，上下限值，母牌温度过高报警；
6）输出时间控制：针对本实验为保证仪器的正常工作，加时间控制输出功能。
大电流发生器采用低功耗、大容量的柱式调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验；
操作说明（见厂家说明书）
信息整理：智能三相大电流发生器生产厂家扬州拓普电气科技有限公司
