产品概述
    TPDSC-A 电缆识别仪别称智能型带电电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别功能，仪表由发射机、发射电流钳/发射直连测试夹、接收机、接收柔性电流钳等组成，带电电缆识别时，可以在接收机预先标定20条电缆，再到远端识别，大大节省工程人员往返操作时间，提高作业效率。

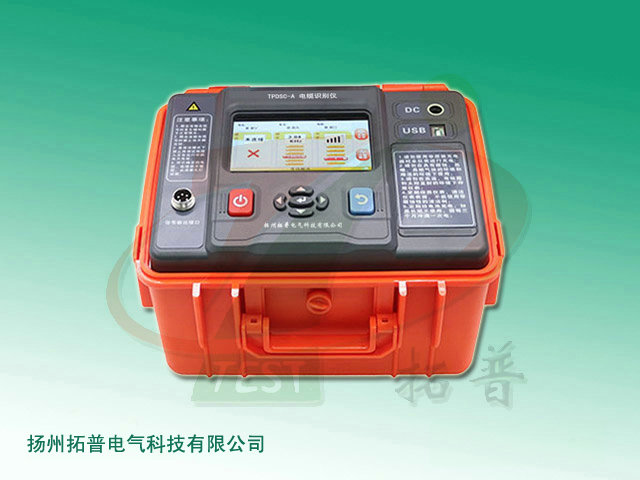

    发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大容量可充电锂电池，自动阻抗匹配，全自动保护。主机采用5.0寸电容触摸LCD实时显示输出电压、输出电流、回路阻抗（直连法），采用智能人机交互界面设计，支持触摸手势操作，具有方便易用、操作流畅、提高操作效率等特点。
    带电电缆识别：又名耦合法识别采用卡钳耦合输出复合脉宽频率信号，发射机共有六种频率可选，分别：640Hz、1280Hz、2.56kHz、3.84kHz、6.50kHz、8.05kHz，通过发射钳耦合到目标电缆上（10kV三芯带铠电缆或单芯电缆），给电缆线铠装或线芯耦合复合脉宽频率信号信号，该复合脉宽频率信号在目标电缆周围产生电磁场，接收机使用柔性电流钳检测和识别；因复合脉宽频率信号有方向性，所以检测也具有方向性。
    停电电缆识别：又名直连法识别，采用直连输出复合脉宽频率信号，发射机共有六种频率可选，分别：640Hz、1280Hz、2.56kHz、3.84kHz、6.50kHz、8.05kHz，给电缆线芯注入复合脉宽频率信号，该复合脉宽频率信号在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。
    接收机：为手持设备，内置高速微处理器，接收机采用硬件滤波+DSP数字滤波算法双重滤波处理，具有良好滤波性能，并采用FHD算法能过滤干扰频率并对发射机的复合编码电流信号进行提取并解码，结合科学严谨的标定规则，降低现场人员使用要求，液晶直接显示正确检测结果，电缆识别成功打√，一目了然，方便易用，可以同时标定20条电缆，不用重复标定，提高工作效率。
    特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时，严禁接入正在运行电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

性能指标
1、发射机技术指标
（1）功能：输出复合脉宽频率信号，信号耦合输出，信号直连输出，显示输出电压、输出电流、回路阻抗，剩余电池电压，发射状态动态指示。
（2）电源：9.6V/6Ah锂电池，满电连续工作约8小时（3档输出时）
（3）输出方式：自动识别，带电识别时卡钳耦合；停电识别时直连输出
（4）频率：6种可调：640Hz、1.28kHz、2.56kHz、3.84kHz、6.50kHz、8.05kHz
（5）输出接口：防水航空插座
（6）输出功率：z大15W，5档可调，自动实时阻抗匹配
（7）输出电压：峰峰值z大约：110V
（8）铠装破损模式：有
（9）发射钳：内径：φ125mm、线长：3米
（10）直连夹钳：口径：z大24mm、线长：1米
（11）发射钳磁饱和：40A（50Hz）
（12）人机交互：实体按键、电容屏触摸、手势识别
（13）自动关机：有，无操作无输出30分钟自动关机，时间可设置
（14）自动待机：有，默认无操作5分钟自动降低屏幕亮度以节省电量，时间可设置
（15）外部电压检测：有，z高150V
（16）充电接口：圆形充电接口，DC标识
（17）固定件更新：支持，通过USB更新
（18）发射机尺寸：275mm×226mm×150mm
（19）LCD尺寸：长宽120mm×70mm、显示域110mm×62mm
（20）工作温度：-10℃～40℃
（21）存储条件：-20℃～50℃，≤95%RH，无结露
（22）仪表质量：发射机约2.28kg、发射钳约1.12kg、直连测试夹约170g、总质量约4.44kg
（23）耐压：AC 3700V/rms（仪器箱顶面与底面之前）
（24）电磁特性：IEC61326（EMC）
（25）参考安规：IEC61010-1（CAT Ⅲ 300V、CAT IV 150V、污染等级2）

2、接收机技术规格
（1）功能：带电电缆识别、停电电缆识别、具有FHD算法
（2）电源：8.4V/2500mAh可充锂电池，USB充电接口，满电连续工作约6小时
（3）接收频率：6种：640Hz、1.28kHz、2.56kHz、3.84kHz，6.50kHz，8.05kHz
（4）增益：5档
（5）唯一性识别：有，目标电缆显示（√）
（6）滤波方式：硬件滤波+DSP数字滤波
（7）FHD算法：支持，仪表直接出结果，降低现场人员使用要求
（8）标定数量：可标定电缆数量：1～20条
（9）识别条件：
①电流，接收信号与发射信号的电流百分比在标定值70%～130%之间为识别成功条件之一。
②信号编码，接收机通过算法解码识别，与发射机输出编码一致为识别成功条件之一。
③信号相位，接收机通过算法提取相位，与标定值对比＜50°为识别成功条件之一。
④电流方向，接收机判断电流信号方向，与标定值对比一致为识别成功知件之一。
（10）显示模式：3.5寸真彩液晶屏显示，彩色图标指示
（11）接收机尺寸：172mm×106mm×42mm
（12）柔性电流钳：内径：φ200mm，信号线长：3米
（13）检测范围：
①停电识别：线圈可检测回路电阻为0Ω～30kΩ的复合脉宽频率信号；一般可以达到线缆长度20公里以上，主要由线缆接地电阻与线缆电阻决定。
②带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，一般可以达到线缆长度0～10公里。
（14）抗干扰能力：
①1dB档：Max 150A/50Hz
②10dB档：Max 100A/50Hz
③20dB档：Max 50A/50Hz
④30dB档：Max 40A/50Hz
（15）信号采样率：自适应，z大819.2KHz
（16）铠装破损模式：有
（17）结果显示周期：约2次/秒
（18）自动关机：无操作无输入30分钟后，仪表自动关机，以节省电量。
         当电池电量过低时，仪表将自动关机。
（19）固件更新：支持，通过USB更新
（20）充电接口：USB充电接口
（21）工作温湿度：-10℃～40℃，80%Rh以下
（22）存放温湿度：-10℃～50℃，≤95%RH，无结露
（23）接收机质量：柔性电流钳112g、接收机405g（带电池）
（24）耐压：AC 2000V/rms（外壳前后两端之前）
