高压开关机械特性测试仪技术规范资料

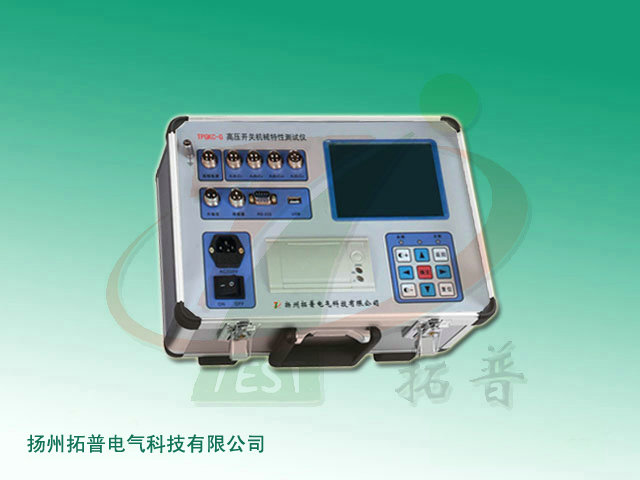

高压开关综合特性测试仪适用于各种开关特性的测试及寿命试验。它可以完整地测试到各种开关的合/分闸位移曲线、电流波形及断口的图形。
测量通道数:断口6路，并且前3个断口能测量并联辅助触头与主触头的配合时间，模拟量3路(位移量1路，电流信号2路) ;
测量误差: Y方向大的误差: <0.5%; X方向小的误差: <0.01ms;
测量精度:速度测试:测量范園:大的速度20m/s;
分辨率: 0.01m/s;测试准确度为: + 1%，读数+0.01 m/s。
行程测试:测试范围: 2mm~ 1500mm;小的分辨率: 0.01mm;
测试准确度为:士1%，读数+0.01mm。
时间测试:测试范围: 10ms- 20s;分辨率: 0.01ms;
测试准确度为: +0.1%， 读数土0.01ms。
小的动作同期差测试:分辨率: 0.01ms; 测试准确度为: +0.1%， 读数+0.01ms。
测速传感器类型:直线式，旋转式;
测速传感器线性度:≤0.2% -0.5%;记录长度: 20S;
数据及波形内容:合闸弹跳，合闸时间，合闸瞬时速度，合闸平均速度，合闸接触行程，合分闸顺序，分闸过冲，分闸反弹，分闸时间，分合闸线圈电流波形，S-T曲线等;
数据处理方式:单分，单合，合分，重合闸的所有数据全部自动处理或手动处理，S-T曲线的处理方法可根据国标定义进行设定，也可根据地方标准或行业标准的定义由用户任意设定，能按国标进行标准曲线与实测曲线的对比(即包络线);
其他功能:通过本系统还可对开关进行单分，单合、合分及机械寿命试验。

信息整理：扬州拓普电气科技有限公司
