氧化锌避雷器直流1mA下的电压U1mA及0.75U1mA下漏电流测量
1、直流1mA下的电压U-mA为无间隙金属氧化物避雷器通过1mA直流电流时,被试品两端的电压值。0.75U1mA电压下的漏电流,为试品两端施加75%的U1mA电压,测量流过避雷器的直流漏电流。U1mA和0.75U1mA一下漏电流是判断无间隙金属氧化物避雷器质量状况的两个重要参数,运行一定时期后, U1mA和0.75U1mA-下漏电流的变化能直接反映避雷器的老化、变质程度。特别是对采用大面积金属氧化物电阻片组装的避雷器和多柱金属氧化物电阻片并联的避雷器,用此方法很容易判断它们的质量缺陷。
2、U1mA值应符合GB1 1032中的规定,并且与初始值或与制造厂给定值相比较,对于35kV及以下中性点鯡直接接地的避雷器或采用面积为20cm2及以下规格金属氧化物电阻片组装的避雷器,变化率应不大于+5% ;对于35kV ~ 220kV中性点直接接地的避雷器或采用面积为25cm2 ~ 45cm2规格金属氧化物电阻片组装的避雷器,变化率应不大于+10% ;对于220kV以上中性点直接接地的避雷器和多柱金属氧化物电阻片并联的避雷器或采用面积为50cm2及以上规格金属氧化物电阻片组装的避雷器,变化率应不大于+20%。
3、0.75U1mA-下的漏电流值与初始值或与制造厂给定值相比较,变化量增加应不大于2倍,且漏电流值应不大于50μA。对于多柱并联和额定电压216kV以上的避雷器,漏电流值应不大于制造厂标准的规定值。
测量0.75U1mA下漏电流时的U1mA电压值应选用U1mA初始值或制造厂给定的U1mA值。
4、避雷器的U1mA值和0.75U1mA下的漏电流值两项指标中有一项超过上述要求时,应查明原因,若确系老化造成的,宜退出运行。但当这两项指标同时超过上述要求时,应立刻退出运行。
5、测量U1mA值和0.75U1mA下的漏电流值时适宜使用的成套装置。使用的成套装置测量时,直在被试品下端与接地网之间(此时被试品的下端应与接地网绝缘)串联一只带屏蔽引线的电流表,电流表精度应高于成套装置上的仪表,当两只电流表的指示数值不同时,应以外部串联的电流表读数为准。
测量系统应经过校验,测量误差不应大于2%。测量0.75U1mA下漏电流的微安表,其准确度宜不大于1.5级。
测量U1mA值和0.75U1mA下的漏电流值所用设备的直流电压纹波因数必须满足标准规定。由于目前使用的直流电压发生器都是通过整流后将交流电压变成直流电压,因此使用时,应采取一定措施,避免附近的交流电源及直流离子流产生的干扰,影响对所测避雷器质量情况的判断。现场实践表明,在局部停电条件下测试避雷器时,除了所用仪器应有较强的抗干扰性能和应使用比较粗的连接导线外,还应将被试避雷器的高压端用屏蔽环罩住或采取屏蔽措施。必要时，在靠近被试避雷器接地的部位也应加屏蔽环或采取屏蔽措施,将避雷器的外套杂散电流屏蔽掉。天气潮湿时,可用加屏蔽环的方法防止避雷器绝缘外套表面受潮影响测量结果。
6、不拆引线测量500kVi避雷器直流1mA电压U1mA及0.75U1mA下漏电流的原理与接线方式。500kV避雷器一般为三节避雷器元件串联叠装,每节避雷器元件的直流1mA参考电压U1mA为210kV左右。为降低拆装500kV避雷器高压端引线对避雷器端部的应力损伤,宜采用不拆引线测量500kV避雷器直流1mA电压U1mA及0.75U1mA下漏电流的方法。其原理和接线方式如下:
当不拆高压弓|线时,避雷器与变压器或CVT(电容式电压互感器)相连,若在避雷器端部施加电压,则此电压将会传递到变压器中性点上,而变压器中性点可能耐受不住这样高的电压,因此,不能采用常规接线测量上节避雷器元件。由于避雷器的阀片是非线性电阻,正、反向加压通过的电流一致,因此,可通过反向加压进行测量,即将避雷器首端通过毫安表接地,在上节避雷器末端施加直流电压。这样,避雷器端部为低电位, CVT及变压器均不受影响。微安表测量的仅为上节避雷器元件的电流值,因而测试结果准确、可靠。
三节叠装的避雷器测量直流1mA参考电压U1mA及0.75U1mA下漏电流的试验接线图(四节叠装的避雷器参照执行)。试验时500kV端A点直接接地。

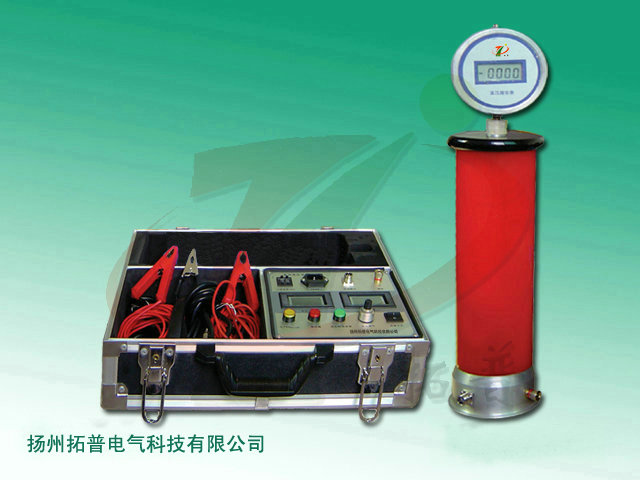

第一节避雷器测量时, B点经电流表PA接直流高压, D点经电流表PA1接地。当试验电流I-1= 1mA时, ZC-540直流高压发生器输出电压即为第一节避雷器直流1mA参考电压U1mA ,当TPZGF直流高压发生器输出电压为0.75U1mA时,电流I-I1即为0.75U1mA时的漏电流。
第二节避雷器测量时, C点接直流高压, B点接地, D点接一只3kV ~ 10kV的支撑避雷器或一个电阻箱, 然后再经电流表PA1接地。电阻箱的电阻值可以分5MΩ、10MΩ、 15MΩ和20MΩ等几档可调节,使第3节避雷器和支撑避雷器(或电阻箱)通过1mA直流电流时的直流电压之和大于第2节避雷器的直流1mA参考电压U1mA ,以使得TPZGF直流高压发生器的负载不至于过大,同时也保证基座上的电压不会击窃基座绝缘。测量时监视PA1与PA示数,若PA1示数l先达到1mA ,则将D处支撑避雷器或电阻箱的电阻值重新选择。当I-1=1mA时 , TPZGF直流高压发生器输出电压即为第二节避雷器直流1mA参考电压U1mA。
当TPZGF直流高压发生器输出电压为0.75U1mA时,电流I-I1即为0.75U1mA时的漏电流。也可将B点经电流表PA2接地(见图3虚线部分所示1mA ,当A2示数r2=1mA时,直流高压发生器输出电压即为第二节避雷器直流1mA参考电压u1mA。 当TPZGF直流高压发生器输出电压为0.75U1mA时, PA2所示的电流?即为0.75U1mA时的漏电流。
第三节避雷器测量时, C点接直流高压, D点经电流表接地。当I=1mA时 TPZGF直流高压发生器输出电压即为第三节避雷器直流1mA参考电压U1mA。
当TPZGF直流高压发生器输出电压为0.75U1mA时, PA中所示的电流即为0.75U1mA时的漏电流。另外需要注意的是,测量避雷器直流1mA参考电压U1mA以及0.75U1mA下漏电流时,如天气潮湿,应尽量采用屏蔽接线。试验时,除了对被试品采用适当屏蔽措施外,还应注意高压引线和测量线的走向。
