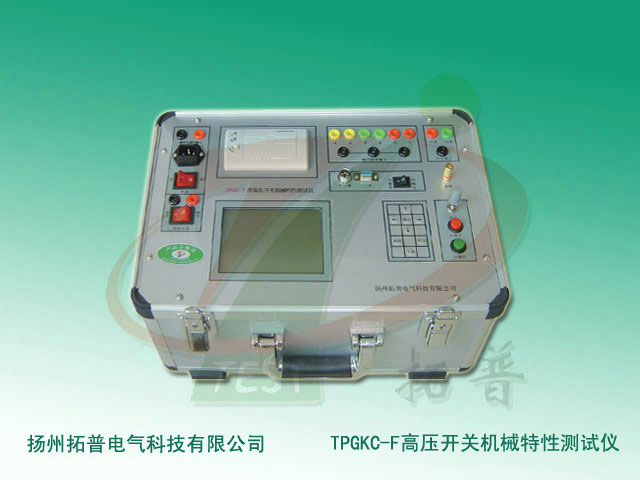

高压开关综合测试仪以电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T 846.3-2004高压开关综合测试仪为设计依据，该仪器为各类断路器进行动态分析提供了方便，可检测SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。内置快速微型打印机，可打印试验数据及图谱。
功能特点
●适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
●强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，准确测量。
●通用式测速传感器，直线传感器，旋转传感器，安装极为方便、简捷。
●开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
●主机可存储规场试验数据，机内实时时钟，便于存档保存试验日期、时间。
●主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
●中文菜单操作，使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
技术指标
●时间：量程4000.0ms 分辨率0.1ms
误差①100ms以内 0.1ms±1个字
②100ms以上 0.1%±1个字
●速度：量程20.00m/s 分辨率0.01m/s
误差①在0-2m/s以内 ±0.1m/s±1个字
②100ms以上 ±0.2m/s±1个字
●电 流：量程20.00A
分辨率0.01A
●输出电源：DC30~250V数
字可调/20A（瞬时工作）
●行程：
真空断路器：量程：50.0mm 分辨率：0.1mm 误差：≤1%rdg±0.1
SF6断路器：量程：300.0mm 分辨率：0.1mm 误差：≤1%rdg±0.1
少油断路器：量程：800.0mm 分辨率：0.1mm 误差：≤1%rdg±0.1
信息整理：扬州拓普电气科技有限公司
