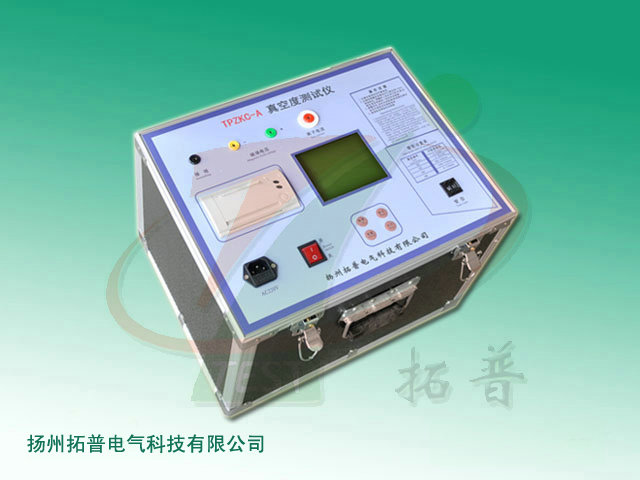

真空断路器判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2～10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。该真空度测试仪采用励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。
该真空开关真空度测试仪的突出特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、铁路、煤炭、纺织等使用真空开关的部门。
工作原理
将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流-真空度曲线而获得该管型的真空度。
在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
功能特点
●真空度测试仪是真空灭弧室的真空度的鉴定设备，它以单片计算机为主控单元，测试过程完全实现自动化。仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，在物理原理上有更好的准确性，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。该仪器中已存有35条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。
技术指标
●所测真空泡：电压等级6KV-35KV以上
●测量范围：10-5---10-1 Pa
●测量误差：10-4---10-1 Pa 中 误差＜10%
●测量分辨率：10-5 Pa
●漏气的灭弧室在测量中将发生电击穿，本机处于保护状态。
●允许环温：-20℃--50℃，如在0℃以下测试时请先将机器通电20分钟后再使用。
●空气湿度：＜85%RH
●输入电源：AC220±10% 50/60Hz
信息整理：扬州拓普电气科技有限公司
