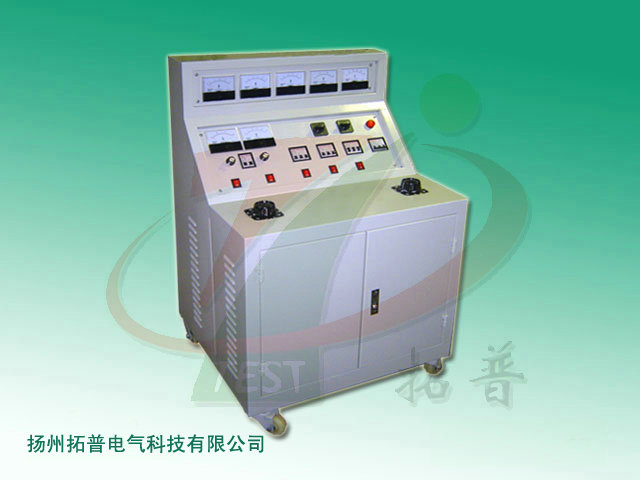

高低压开关柜通电试验台适用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。该系列设备可提供各种交、直流电源，便于对开关柜的相关指标进行出厂检测，提高了工作效率，是高低压开关柜生产厂家的必备调试仪器。
技术指标
1、总输入电源：三相四线AC 380V N
2、输出电压及电流：
（1）三相AC380V输出（固定值） 一组
（2）三相AC100V输出（固定值） 一组
（3）三相交流0～450V输出（可调）
（AC 0～450V，220V时，电流小于10A） 一组
（4）三相交流0～450V输出（可调） 一组
（5）单相AC220V输出（固定值，插座形式） 二组
（6）三相AC0～10A输出 一组
（7）DC0～300V输出（可调） 一组
3、环境温度：0～40℃
4、相对湿度：＜85%
高低压开关柜电源试验箱主要为高低压开关柜电源通电试验而设计，可为开关柜的储能、电磁铁闭锁、合闸、分闸提供交流或直流电源，具有使用方便、轻巧美观等特点。
技术参数
1、设备容量：3kVA
2、输入电压：AC 220V
3、输出电压：AC：0～300V
DC：0～300V（可扩展至420V）
操作方法
1、按试验要求接好试验连接线。将开关（10）、（11）置于“断”的位置。
2、接入AC220V工作电源。
3、将调压器手柄（14）逆时针调至零位。
4、旋转交直流转换开关（9），选择所需的电压类型：交流或直流。
5、打开电源开关（2），电压表（3）、（4）显示0。
6、顺时针调节调压器手柄（14），注视相应的电压表（3）或（4）的读数，直到所需的电压值。
7、转换开关（10）或（11）置于“通”或“断”的位置，则可以控制相应的输出端子（5）或（6）的电压输出。
8、按下或松开“合闸”或“分闸”按钮，则可以控制相应端子（7）或（8）的电压输出。
9、试验完毕，将调压器手柄（14）逆时针调至零位，然后关掉电源开关（2）。
信息整理：扬州拓普电气科技有限公司
