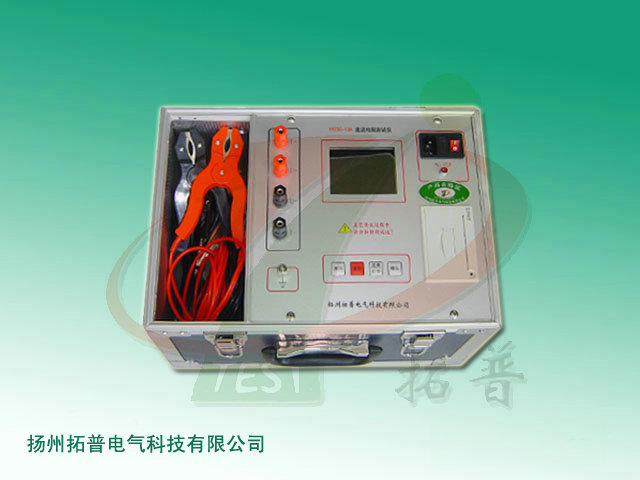

变压器直流电阻快速测试仪根据国家电网公司电气试验规程制造，具有测量迅速、体积小巧、使用方便、测量精度高等特点。自检和自动校准功能降低了仪器使用和维护的难度，仪器可选择自动或手动操作，是目前国内测量变压器绕组以及大功率电感设备直流电阻的理想设备。（是直流单臂电桥或双臂电桥的新产品)本产品符合电力行业标准DL/T845.3-2004以及GB6587-86和GB6593-86的要求。具有测量迅速、体积小巧、使用方便、测量精度高等特点。
变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动化程度高，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
工作措施
1、使用本仪器前必须认真阅读本手册。
2、仪器的操作者应具备一般电气常识。
3、仪器使用避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4、仪表应避免剧烈振动。
5、对仪器的维修、调整应由专业人员进行。
6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
8、在测试过程中，禁止移动测试夹和供电线路。
性能特点
1、仪器输出电流大，重量轻。
2、具有完善的保护电路，可靠性强。
3、立式机箱结构，便于现场操作。
4、具有放电报警声，放电指示清淅，减少误操作。
技术指标
1、输出电流：5A、10A、20A、40A
2、量程： 50μΩ～500mΩ （40A） 100μΩ～1Ω （20A） 500μΩ～2Ω （10A）
1mΩ～4Ω (5A）
3、准确度：0.2%
4、分辨率：0.1μΩ
5、工作温度：0～40℃
6、环境湿度：≤90%RH，无结露
7、工作电源：AC220V±10%，50HZ±1HZ
附：10A直流电阻测试仪详细说明
功能特点
1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流，适合中小型变压器和电压互感器的直流电阻测量。
3、护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。
6、智能化功率管理技术，仪器总是工作在*小功率状态，有效减轻仪器内部发热，节约能源。
技术指标
1、输出电流：10mA、40mA、200mA、1A、5A、10A
2、分辨率：0.1μΩ
3、量程： 2Ω-2KΩ （10mA档）1Ω-500Ω （40mA档）80mΩ-100Ω (200mA档）10mΩ-20Ω (1A档)1mΩ-4Ω (5A档)0.5mΩ-2Ω (10A档)
4、准确度：2‰
5、工作温度：0～40
6、工作湿度：<90%RH，不结露
三相直流电阻测试仪详细介绍
1A 10mΩ ～ 6Ω （每相）
5A 1mΩ ～ 1Ω （每相）
10A 1mΩ ～ 0.6Ω（每相）
测量准确度 ±0.2%（满量程）
分辨率 0.1μΩ
数据存储容量 150组
电源 AC 220V±22V，50Hz±2 Hz
工作环境 环境温度:0°～40°相对湿度:≤80%
系列变压器直流电阻测试仪电流选择
可自动选择电流档位，体积小，重量轻，便于携带，保护功能完善，放电报警，量程：1mΩ-200KΩ，电流档： 1A、500mA、100mA、50mA、10mA、5mA、≤5mA，交、直两用供电
可自动选择电流档位，体积小，重量轻，便于携带，保护功能完善，放电报警，量程：1mΩ-200KΩ，电流档：2A、1A、500mA、100mA、50mA、10mA、5mA、≤5mA，交、直两用供电
可自动选择电流档位，功能完善，放电报警，输出电流5A，分辨率0.1μΩ，量程：1mΩ-20KΩ，电流档：自动、<5mA 、40mA、200mA、1A、5A，
可自动选择电流档位，保护功能完善，放电报警，输出电流10A，分辨率0.1μΩ，量程：1mΩ-20KΩ，电流档：自动、<5mA 、 40mA、200mA、1A、5A、10A，
采用高频开关电源， 操作简便， 保护功能完善，放电报警，输出电流20A，输出电压20V，分辨率0.1μΩ，量程：8Ω-100μΩ，精度±0.2% ，电流档：2.5A、5A、10A、20A
采用高频开关电源， 操作简便， 保护功能完善，放电报警，输出电流40A，输出电压20V，分辨率0.1μΩ，量程：4Ω-50μΩ，精度±0.2%，电流档：5A、10A、20A、40A
采用高频开关电源， 操作简便， 保护功能完善，放电报警，输出电流50A，输出电压20V，分辨率0.1μΩ，量程：4Ω-40μΩ，精度±0.2%，电流档：5A、10A、20A、50A
采用高频开关电源， 操作简便， 保护功能完善，放电报警，输出电流60A，输出电压20V，分辨率0.1μΩ，量程：4Ω-30μΩ，精度±0.2%，电流档：5A、10A、20A、60A
信息整理：扬州拓普电气科技有限公司
