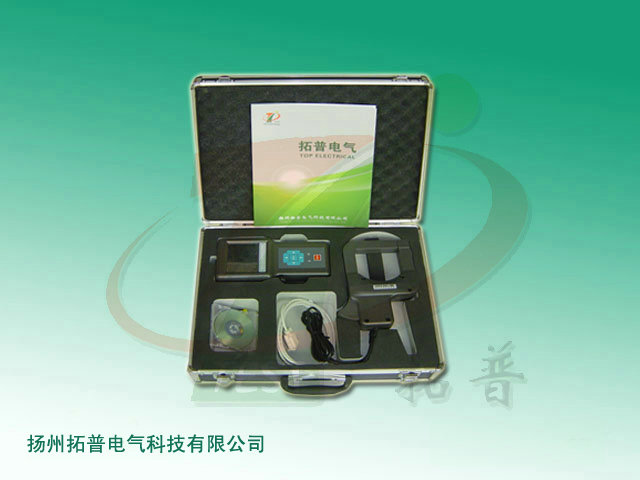

变压器铁芯接地电流测试仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流、频率、波形而精心设计制造的，由主机、电流钳、数据软件、通讯线等组成。电力变压器是电力系统中重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，大的电流可达几十安培，将会造成铁芯局部过热甚至烧毁。本仪表能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。
主机采用高速微处理器，3.5寸彩色液晶屏，能实时显示被测电流的大小及波形；运用FFT变换、数字滤波等技术，使测试数据更准确；具有提示临界值设定及提示指示功能；具有日期时间设置功能；具有自动关机功能；具有设定试品编号功能；可以存储数据及波形200组。
电流钳选用特殊合金，采用新磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保了常年无间断测量的高精度、高稳定性、高可靠性。其钳口内径为φ52mm，可钳φ52mm以下的电缆或接地线，便携式钳形设计，不必断开被测线路，非接触测量，安全快速。
数据软件具有历史数据查询功能，动态显示，波形指示；具有报警值设置及报警指示；具有历史数据读取、查阅、保存、打印等功能。
功能特点
1、主机采用高速微处理器，3.5寸彩色液晶屏，能实时显示被测电流的大小及波形；
2、运用FFT变换、数字滤波等技术，使测试数据更准确；
3、具有提示临界值设定及报警指示功能；
4、具有日期时间设置功能；
5、具有自动关机功能；
6、具有设定试品编号功能；
7、可以存储数据及波形200组。
技术参数

功能	变压器铁芯接地电流测试；交流漏电流、电流、频率、波形在线分析测试
电源	DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时
额定电流	约180mA max
显示模式	3.5寸真彩液晶屏显示
量程	电流：0.001A～1000A(50Hz/60Hz)
	频率：10Hz～1000Hz
分辨率	AC 1mA
精度	±1.5%±3dgt
检测速率	约2秒/次
数据保持	测试中按HOLD键保持数据，“HD”符号显示
数据存储	200组
液晶亮度	按上下箭头键可以调节LCD背光亮度
报警设置	报警临界值设定范围：10mA～30.00A
报警指示	当测试值超出报警临界值时，液晶闪烁、蜂鸣器响
电池电压	当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电
自动关机	开机约30分钟后，仪表自动关机，以降低电池消耗
充电接口	USB接口
电流钳线长	1.5m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
电场干扰	外电场100A靠近10mm时约40mA

信息整理：扬州拓普电气科技有限公司
