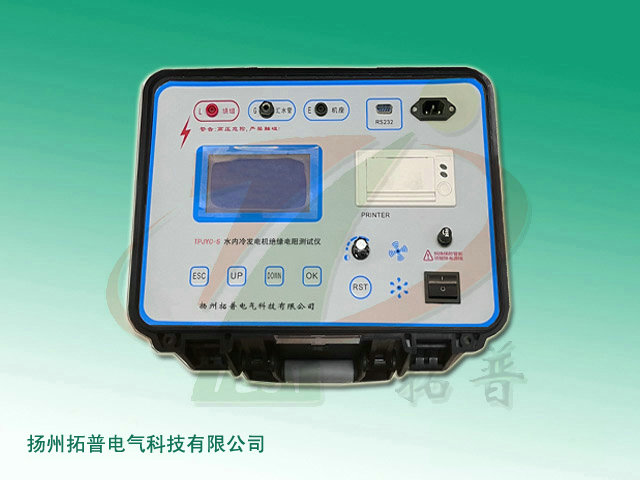

本仪器用于测量水内冷发电机定子绕组的绝缘性能，同类产品中具有自动补偿并消除水的极化电势对测量结果的影响的功能，从根本上克服了其他同类产品的缺陷。也就是说：即使是所谓的汇水管带电，本仪器也能保证测量结果的真实性、准确性。带载能力强，输出额定负高压2500V，短路电流约40mA；负载70kΩ时，压降<10%，与同类产品比较，自动化程度高。除了能准确测量绝缘性能外，本仪器能自动测量温度、湿度、时间；自动计算吸收比、极化指数；能存储每次测量结果；自带打印机；能与计算机通信。
功能特点
1、采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，低压屏蔽法测量，性能稳定，属智能化仪表；
2、自动测量R15、R60、R600，自动计算吸收比、极化指数；
3、测试电压为负高压2500V，带载能力强。绕组与汇水管间电阻（水阻）低至70kΩ时，测试电压跌落<10%；
4、测量范围为0 ~10GΩ，自动切换量程；
5、能自动补偿并消除水的极化电势对测试结果的影响。汇水管与机座间电阻低至3kΩ时，仍能保证测量准确度；
6、模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果；
7、随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示；
8、测量完毕自动泄放高压，高压泄放时间不超过5秒；
9、自动测量环境温度、空气湿度及每次测试的日期与时间；
10、能保存60组测量结果，且数据20年可不丢失；
11、自带RS232接口，能与计算机数据通信；自带打印机，可对测量结果进行打印，免去了抄表工作；
12、具有完善的保护功能，工作可靠性高。
技术参数

额定测试电压	负高压2500V
输出测试电压	±10%
高压带载能力	负载70kΩ  电压跌落< 10%
测量范围	0 ~ 10GΩ
准确度等级	10.0级
0 ~5GΩ范围的基本误差	±( 10%·Rx + 2d )
5~10GΩ范围的基本误差	±( 20%·Rx + 4d )
高压显示误差	±( 5%·Ux + 1d )
温度测量误差	±0.5℃
空气湿度测量误差	±4%RH
供电电源	50Hz 220V ±10%
耗电	< 250W
绝缘电阻	> 50 MΩ （500V）（测试线与机壳间）
耐压	AC3kV 50Hz 1min（测试线与机壳间）
工作温度与湿度	0℃ ~ + 40℃   < 85%RH
贮存温度与湿度	- 20℃ ~ + 50℃  < 90%RH
