设备概述

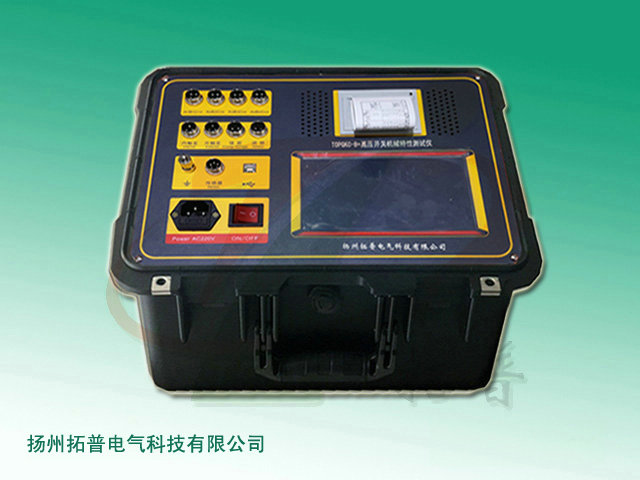

    TPGKC-B+ 高压断路器动特性分析仪适用于SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。该仪器采用彩色触摸屏显示、控制，中文图形菜单，操作更为方便。仪器内置微型打印机，可快速打印试验数据。

功能特点
1、产品性能
（1）时间：12个断口的固有分、合闸时间，同相同期、相间同期。
（2）重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
（3）弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
（4）速度：刚分、刚合速度，z大速度，时间－行程特性曲线。
（5）行程：总行程，开距，超行程，过冲行程，反弹幅值。
（6）电流：分、合闸线圈的分、合闸电流值、电流波形图。
（7）动作电压：机内提供DC0～300V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
2、产品特点
（1）适用于国内外生产的常用型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
（2）抗干扰能力强，在500kV变电站旁路母线带电的情况下，也能轻松试验。
（3）直线传感器、旋转传感器安装方便、简捷。
（4）开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
（5）主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
（6）主机大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
（7）中文菜单操作，使用方便。仪器内置打印机，可打印试验数据及图谱。
（8）刚分、刚合速度选择及自定义功能，根据需要设定，任意分析，适用于国内外开关厂生产的开关的测速试验。

技术参数
1、使用环境
   输入电源：AC 220V±10%、50Hz±10%
   环境温度：-10～40℃
   环境湿度：≤80%RH
   大气压力：86～106kpa
2、安全性能
   绝缘电阻：＞2MΩ
   介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
3、基本参数
（1）时间：量程：20000.0ms            z小分辨率：0.01ms
　　　     误差：①200ms档位          0.01ms±0.1ms
                 ②2000ms档位         0.1ms±0.1ms
　　　　   　　  ③20000ms档位        1ms±0.1ms
（2）速度：量程：20.00m/s             z小分辨率：0.01m/s
           误差：①0～2m/s以内        ±0.1m/s±1个字
                 ②2ms以上            ±0.2m/s±1个字
（3）行程：真空断路器：量程：50.0mm   分辨率：0.1mm   误差：0.1%±1个字
            SF6断路器：量程：300.0mm  分辨率：1mm     误差：0.1%±1个字
           少油断路器：量程：600.0mm  分辨率：1mm     误差：0.1%±1个字
4、电    流：z大量程：20.00A          分辨率：0.01A
5、输出电源：DC0～300V数字可调/20A（瞬时工作），分辨率1V
