设备概述
    根据《继电保护及电网安全自动装置检验条例》第2.1.2规定：现场应备有直流电源总母线引出的供试验用的电压为额定值及80%额定值的专用支路；第6.2.4规定：断路器zui低跳闸电压及zui低合闸电压，其值不低于30%额定电压，且不大于65%额定电压；第11.4.2规定：定期检查可用80%额定电压的整组试验代替。
    一直以来，现场检修维护人员因不具备相应的试验设备，难以达到条例要求，即使直源电源提供该支路，接线也较复杂，稍有不慎，造成直源接地、短路等故障。

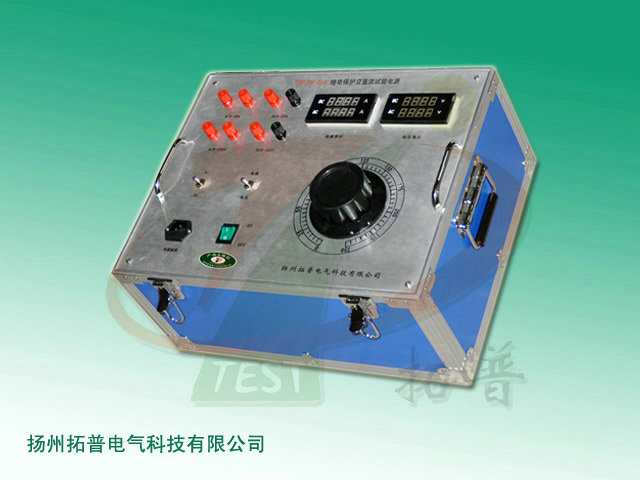

    TPJDB-20A 继电保护现场试验电源是一款适合于电力系统变电所（站）使用的便携式可调直流电源，解决了因检测设备不具备而不能达到条例的要求这一问题。

功能特点
1、设备采用无工频变压器的开关电源技术，因而具备交、直流兼容输入功能，而且输入电压范围宽；采用开关电源控制技术和元器件，整机体积小、重量轻、效率高，确保了电源带负荷运行的稳定、可靠。
2、zui大输出255V/20A，zui大输出功率5000W。
3、本电源输出的稳压值（当输出电流＜输出恒流值时的输出电压）和恒流值（当输出电压＜输出稳压值时的输出电流）都可以在各自zui大值的（0～100）%范围连续可调。输出恒流值可调给许多应用带来方便，例如许多调试应用，调小恒流值能方便有效地保护负载设备的安全。
4、具有完善的保护功能。内置温控散热风扇，既能有效散热，又能有效延长风扇寿命；过热自动关机保护；输出过压、过流和短路保护。开机延时软启动，避免开机输出电压过冲。
5、主要用途：电源广泛应用于电力直流屏系统、工控、通信、科研、蓄电池充电等设备。该电源可作为电力系统装置小型试验电源，尤其是作为继电保护装置全检的80%电压试验电源。也可作为新投调试时继电保护屏柜及装置的工作电源。
6、环境条件：贮存温度：（-40～70）℃；工作温度：（-10～45）℃。
7、相对湿度：90%（40±2℃）；大气压力：（70～106）kPa。
8、可作为高压断路器（液压、气动、弹簧操作机构）传动试验的分合闸电源。也可作为各类继电器校验电源。
9、该电源输出电压调整范围宽，输出电流大。采用PWM开关电路，稳压性能好，带冲击负载时电压波动低。具有过流、过压、短路保护。
10、体积小，重量轻。高频变压器隔离，安全可靠。使用方便，操作简单。使用AC220V或DC220V供电，开机即可使用，精密多圈电位器无级调节，数字仪表指示电压、电流，无档位切换。

技术参数
1、输入电压：AC220V±15%，50Hz当输出电压降低时允许输入电压下限相应下降
2、输出稳压值可调范围：DC12～240V；输出恒流值可调范围：DC20A以内
3、整机效率：≥86%；纹波电压：总纹波电压Vpp≤2%；100Hz纹波电压Vpp≤250mV
4、输出电压：显示准确度±1.2%；输出电流：显示准确度±1.2%
5、绝缘电阻：输入－输出：≥20MΩ；输入－机壳：≥20MΩ；输出－机壳：≥80MΩ
6、绝缘强度：输入－输出：AC1500V，10mA，1分钟
7、绝缘强度：输入－机壳：AC1500V，10mA，1分钟；输出－机壳：AC1500V，10mA，1分钟
8、整机过热保护温度阀值：75～85℃
9、平均无故障时间：≥50000h
10、散热风道：自冷温控式散热
11、接线端子：采用标准工业电气设备接线端子
