设备概述
    避雷器放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成。在正常运行电压下，流过计数器的漏电流非常小，计数器不动作。当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。避雷器放电计数器由于密封不良，在运行过程中可能进入潮气和水分，使内部元件锈蚀，导致不能正常动作，计数器动作的可靠性对于电力系统非常重要，它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统工作人员提供有针对性对避雷器进行检验的重要依据。所以《规程》规定，每年至少应检查一次。

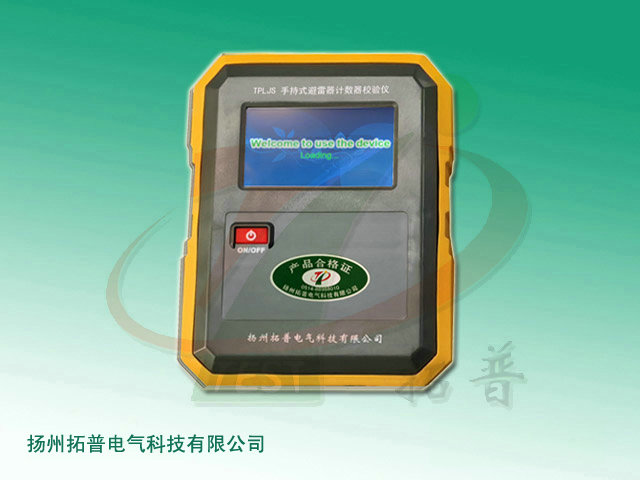

    TPLJS 手持式避雷器计数器校验仪主要用于校验各种避雷器计数器动作的可靠性。适用于阀型避雷器（包括炭化硅普通阀型<FZ和FCD>及炭化硅磁吹阀型<FCZ和FCD>及氧化锌避雷器中放电记录器放电动作的检查和校验）。符合电力行业标准DL474.5-92“现场绝缘试验实施导则-避雷器试验”标准的要求。适用于变电站、修理车间、生产厂家和试验室等各种条件下的试验，本仪器替代了传统的笨重测试仪器和测试方法，适用于避雷器计数器的动作试验。

功能特点
1、手持设备：本机为手持终端，使用小巧可靠，支持一键开关机。
2、彩色触摸屏：320×240高清彩色触摸屏，人机对话。
3、内置锂电池：标配高能锂离子电池，特别适合无电源场合。
4、内置日历时钟：具有日历时钟，为打印、保存数据提供时间依据。
5、温湿度测试：高精度显示当前的温度和湿度数据。
6、自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。
7、海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。
8、U盘导出试验数据：配有U盘导出数据功能，导出word文件。
9、内置培训资料：屏幕内部配有各种接线方式，指导现场使用。
10、中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据。
11、测试方便：本仪器配有一套测试线，同时还有一个拉杆线，能够满足不同试验方式的需要。
12、高速采样：高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度高。
13、安全可靠：仪器外壳采用ABS塑料材质，高压输出无金属外露，操作安全。
14、携带方便：本机为手持式，外加防尘、防腐一体机箱，体积小，重量轻，便于携带。
15、蓝牙控制及上传数据：蓝牙功能，配有安卓蓝牙APP，可用手机或平板安装APP，控制、上传、生成word文件。（选配功能）

技术参数
1、输出电压：DC10～1800V可调（步进值1V），满足各类计数器动作电压
2、电 容 量：10μF
3、放电电流：大于100A，输出冲击电流符合波形8/20μS
4、计数器归零：至高设置上限可达999，设置后自动动作，自动计数，清零后自动停止，无需人为干预
5、存储空间：仪器自带大容量存储芯片，存储数据可达10000条
6、供电方式：可充电锂电池，一次充满电可进行动作测试2000次以上
7、电池容量：8.4V/4000mAh
